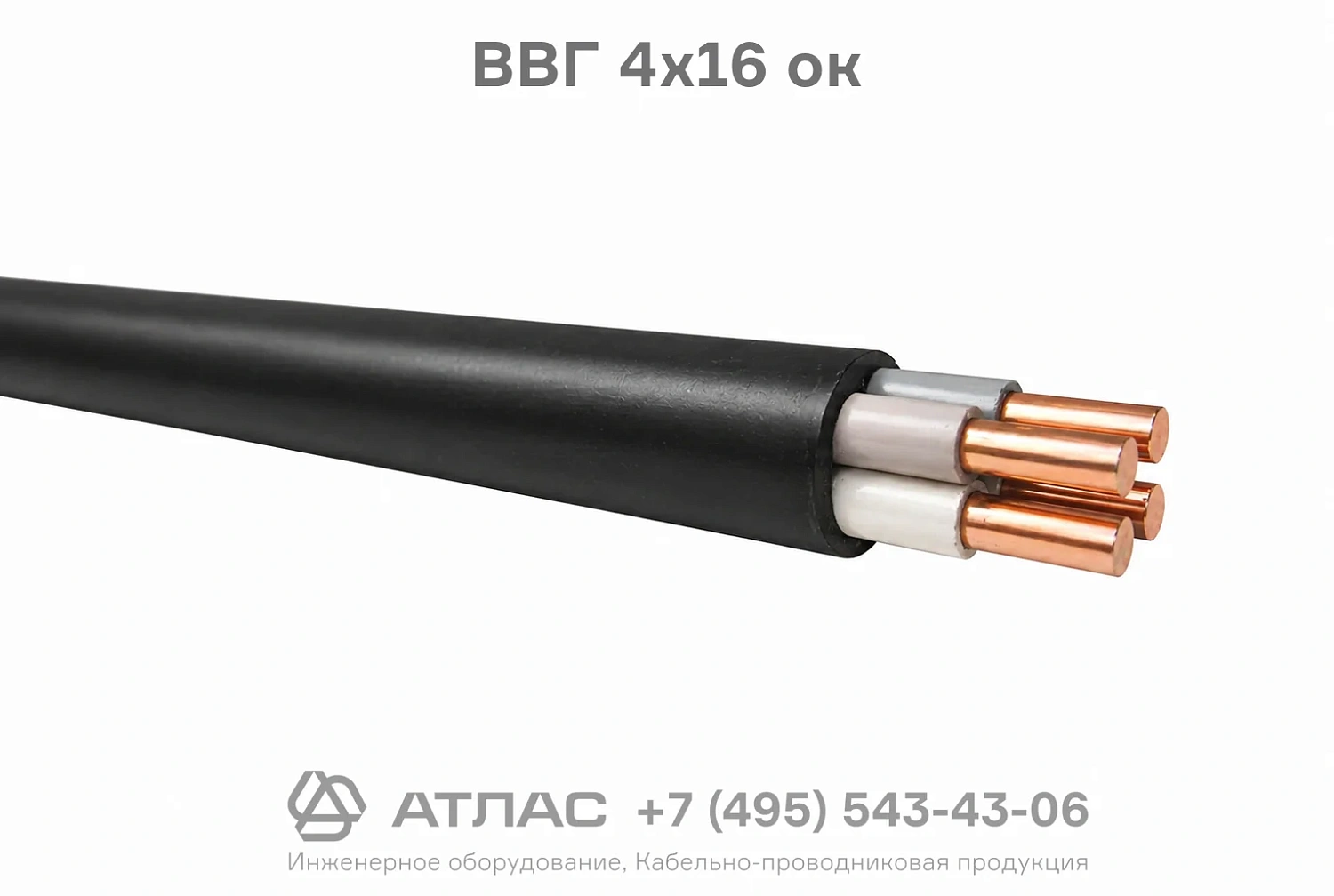

ВВГ 4х16 ок медный силовой кабель 0.66 кВ с 4 однопроволочными круглыми жилами сечением 16 мм2
8 304.08 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
742
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 4х16 ок силовой предназначен для передачи и распределения электрической энергии в стационарных сетях на переменное номинальное напряжение 0.66 кВ. Конструкция содержит 4 медные круглые жилы в ПВХ изоляции.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
742
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
19.5
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ 4х16 ок силовой — это кабельное изделие с четырьмя медными однопроволочными круглыми жилами, изолированными поливинилхлоридным пластикатом, в наружной оболочке из ПВХ пластиката. Изделие предназначено для распределения и передачи электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется высокой надежностью, устойчивостью к воздействию окружающей среды в температурном диапазоне от -50 °C до +50 °C и длительным сроком службы.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ 4х16 ок содержит исчерпывающую информацию о конструкции и параметрах проводника:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката
- Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки
- 4 — количество токопроводящих жил в кабеле
- 16 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²)
- ок — однопроволочная круглая форма токопроводящей жилы
Конструкция кабеля
- Токопроводящие жилы — медные однопроволочные круглые, соответствуют классу 1 по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат с отличительной цветовой маркировкой жил для удобства монтажа.
- Скрутка — изолированные жилы скручены в сердечник вокруг жгута или с заполнением промежутков.
- Наружная оболочка — защитный слой из поливинилхлоридного пластиката, обеспечивающий защиту внутренних элементов от внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Максимально допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельная температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочный), мм | 19,5 |
| Расчетная масса (вес), кг/км | 742 |
| Срок службы, лет | 30 |
Область применения
- Передача и распределение электроэнергии в стационарных установках электроснабжения.
- Одиночная прокладка в кабельных сооружениях, производственных помещениях и на открытых кабельных эстакадах при условии отсутствия опасности механических повреждений.
- Монтаж силовых линий в сухих и влажных производственных зданиях, распределительных устройствах, коллекторах и технологических каналах.
- Организация электропитания промышленного оборудования, щитовых установок и осветительных систем.
