«Умный дом» – это дом предельной комфортности проживания. Комфортность эта достигается за счет современной бытовой техники, интегрированной в автоматизированную систему управления. Иными словами, чем больше автоматизации, тем более «умным» является дом.
Физически применение системы «умный дом» выливается, к примеру, в возможность управления освещением в комнатах не только с помощью традиционного выключателя, но и при помощи планшетного ПК или пульта телевизора, или даже собственного голоса. То же самое касается и управления микроклиматом во всем доме или отдельных комнатах. Существуют примеры частичной автоматизации даже такого процесса, как уборка и наведение чистоты.

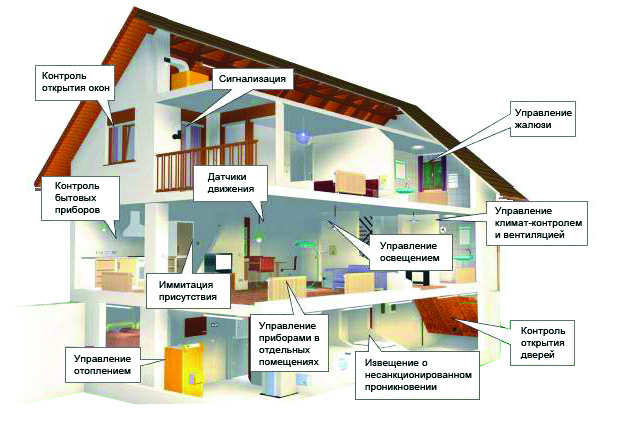

Домашняя автоматизация
Состав системы умного дома
В автоматизированную систему управления «умный дом» входят следующие структурные элементы:
- Персональный компьютер (ноутбук);
- Управляющий контроллер
- Модули аналоговых и дискретных входов;
- Модули выходных сигналов;
- Сенсорная панель управления контроллером;
- ADSL-модем(или другой тип интернета);
- GSM-модем;
- Источник бесперебойного питания.
Это минимальный набор. И, хотя в нем и возможны небольшие изменения, все же эти элементы составляют костяк умного дома как такового.
Персональный компьютер необходим для сбора и хранения информации на верхнем уровне.
Управляющий контроллер собирает информацию с датчиков и на основании этой информации выдает командные сигналы для различных устройств, руководствуясь программой.
Модули входов предназначены для преобразования сигналов аналоговых и дискретных датчиков в интерфейсный сигнал, подходящий для восприятия управляющим контроллером.
Модули выходных сигналов принимают интерфейсный сигнал контроллера и преобразуют его в дискретный сигнал управления устройством.
Сенсорная панель управления контроллером необходима для управления параметрами его работы и программирования.
ADSL-модем необходим для выхода во всемирную сеть и, в том числе, для дистанционного контроля со стороны пользователя.
GSM-модем потребуется для того, чтобы обеспечить функционирование пожарной и охранной сигнализации.
А источник бесперебойного питания обеспечит системе непрерывное функционирование.
Поскольку современная бытовая техника тоже «отличается умом и сообразительностью», то опционно в состав системы «умный дом» могут входить:
- приборы учета расхода электроэнергии, а также учета расхода холодной и горячей воды;
- телевизор;
- роутер Wi-Fi;
- камеры видеонаблюдения;
- различные устройства мультимедиа и даже устройства, о внедрении которых в автоматизированную систему можно подумать в последнюю очередь. Речь идет о холодильниках, стиральных машинках, скороварках и т. д.
Сеть передачи данных «умного дома»
Но для успешного функционирования «умного дома» необходимо объединить его элементы в единую сеть, и фактически, получается, даже не в одну. Дело в том, что приборы учета расхода электроэнергии, воды и тепла, а также модули вводов/выводов и GSM модем обыкновенно имеют возможность подключения только к сети с последовательным интерфейсом, в качестве которого применяется интерфейс RS-485.
В то же время сетевые карты компьютеров, ноутбуков, IP-камер, современных телевизоров и прочих бытовых устройств предназначены для интеграции только в сеть Ethernet. Поэтому управляющему контроллеру умного дома приходится иметь дело с двумя сетями – RS-485 и Ethernet, а при возникновении каких-либо неразрешимых конфликтов приходится пользоваться преобразователями интерфейсов. В некоторых случаях удобно использовать беспроводные сети: Wi-Fi, блютуз, GSM и GPRS.
Кабели для системы «умный дом»
Для монтажа сетей передачи данных умного дома отлично подходит кабель, известный как «
витая пара». Причем это в равной степени касается и сети RS-485 и сети Ethernet. В сети последовательного интерфейса для передачи данных используются всего две жилы, а свободные витые пары кабеля можно использовать для питания некоторых низковольтных устройств в диапазоне 12-24 вольт.

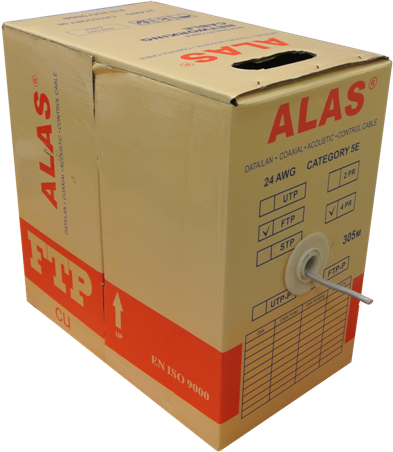

Кабель витая пара в экране для системы «умный дом»
