Описание и технические характеристики кабеля FTP

Кабель FTP представляет собой разновидность сетевого кабеля, используемого для монтажа сетевых соединений и локальных сетей. Конструкция FTP кабеля представляет собой экранированную витую пару. В основе FTP кабеля лежит одна или более витая пара с медными токопроводящими жилами. Конструкцию сверху покрывают защитной оболочкой из фольги. Особенностью данного вида сетевого кабеля является скручивание между собой изолированных проводников, в результате которого в процессе передачи сигнала уменьшается частота взаимных наводок.

Особенности конструкции

В основе конструкции кабеля лежит медная токопроводящая жила из мягкой проволоки диаметром 0.51 мм. Изоляция выполнена полиэтиленом. Витая жила представляет собой две проволоки разного цвета, скрученные между собой. Количество пар обычно достигает двух или четырёх штук. Конструкция, состоящая из переплетённых пар, покрыта защитной оболочкой из фольги, обладающей экранирующими свойствами. Верхняя защитная оболочка производится из поливинилхлоридного пластика. FTP кабель для дополнительной прочности снабжен медным луженым проводником, который при разрыве фольги предотвратит её дальнейшее расхождение. У данного кабеля есть несколько разновидностей, которые отличаются конструкцией, способом монтажа и установки и частотным диапазоном.

Применение кабеля FTP

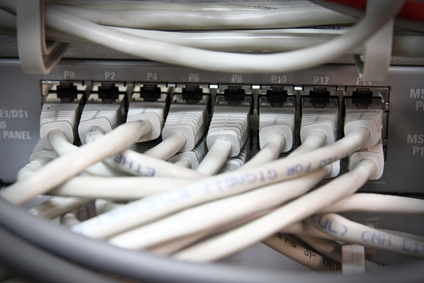

Основная область применения данного вида кабеля - это монтаж и установка сетевых коммуникаций. FTP кабель заслужил особую популярность за счёт невысокой стоимости и лёгкой установке. Большинство локальных сетей создаются с помощью этого кабеля. FTP кабель также популярен при прокладке сетевых коммуникаций между зданиями, при использовании специального тросика возможна прокладка кабеля по воздуху, без установки дополнительных конструкций.

Особенности монтажа

При монтаже FTP кабеля важно учитывать диапазон температуры при которой возможна эксплуатация ( от -20°С до +60°С) Срок службы при правильном монтаже и эксплуатации составляет 15 лет. На внешней оболочке кабеля в обязательном порядке должна присутствовать маркировка с указанием типа продукции и метки длинны. Кабель упаковывают в картонные коробки в виде бобин, с возможностью свободной вытяжки из коробки за внешний конец провода.
