Максимальная длина витой пары (кабеля utp категории 5е)

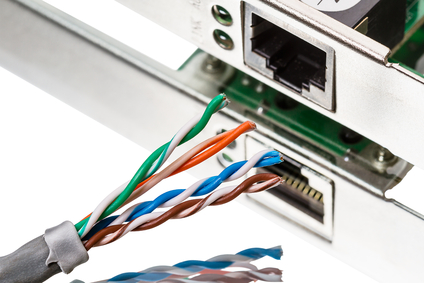

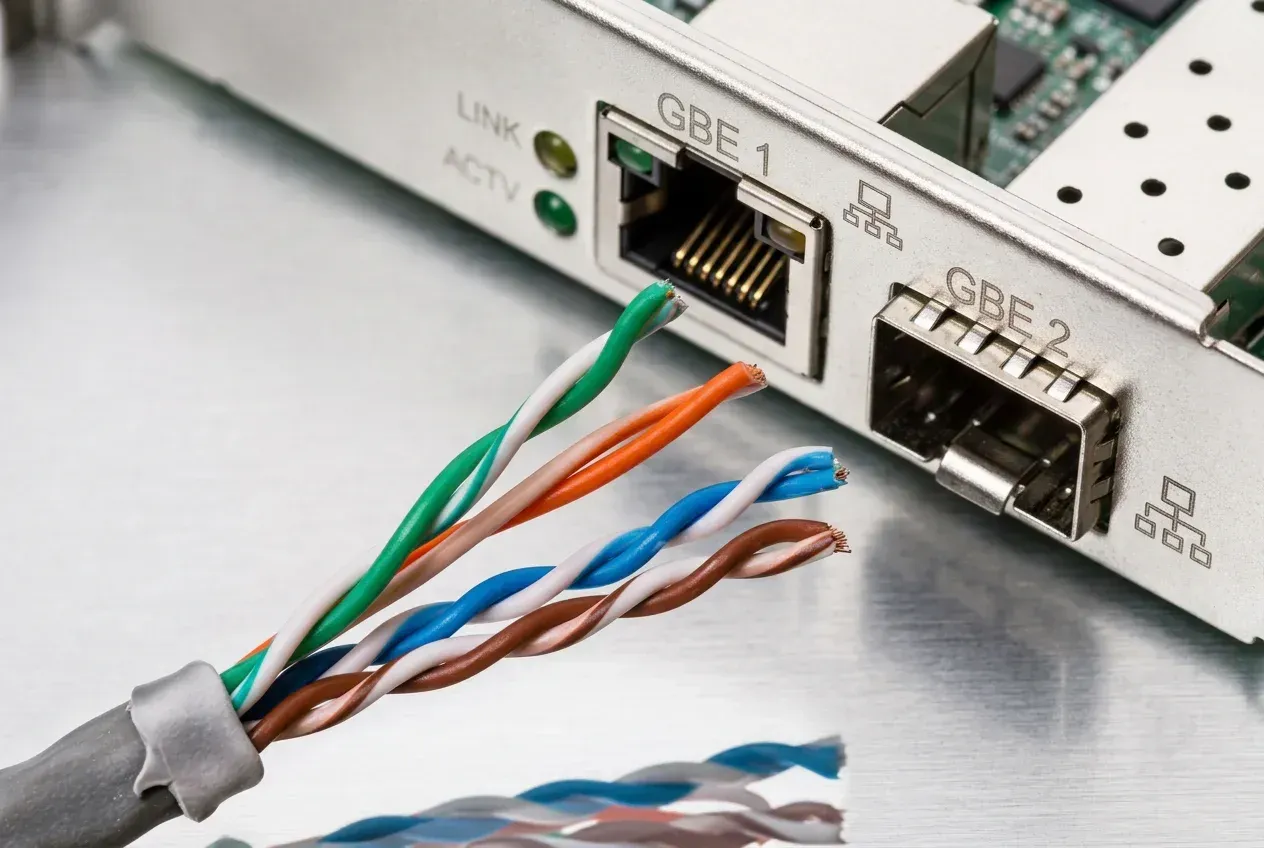

Витая пара – это цельный медный кабель UTP с диаметром жилы 0,51 мм. Изоляция жил изготовлена из полиэтилена высокой плотности. Длина одного витка жил составляет 30 мм, а одного витка пар кабеля равна 200 мм. Внешняя оболочка выполнена из поливинилхлорида (ПВХ).

Максимальная длина витой пары

Витая пара имеет свою максимальную длину, при которой хорошо подается сигнал и она составляет не более 100 метров между усилителем сигнала, то есть конечным устройством и точкой доступа. Максимальная длина определяется в связи с одним свойством слаботочного кабеля, передающего электричество. Дело в том, что только на расстоянии не более 100 метров витая пара может обеспечивать сигнал без ощутимых перебоев. Еще один момент, во избежание потери некоторой части сигнала и появлении помех сигнала, следует помнить о том, что витую пару не рекомендуется прокладывать вблизи силовых кабелей. При параллельной прокладке минимальное расстояние между витой парой и силовым кабелем должна составлять не меньше 12,5 сантиметров. При отсутствии возможности прокладки кабеля на необходимом расстоянии, можно воспользоваться экранированным вариантом витой пары например кабеля FTP.

Монтаж неэкранированного кабеля UTP

Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.
