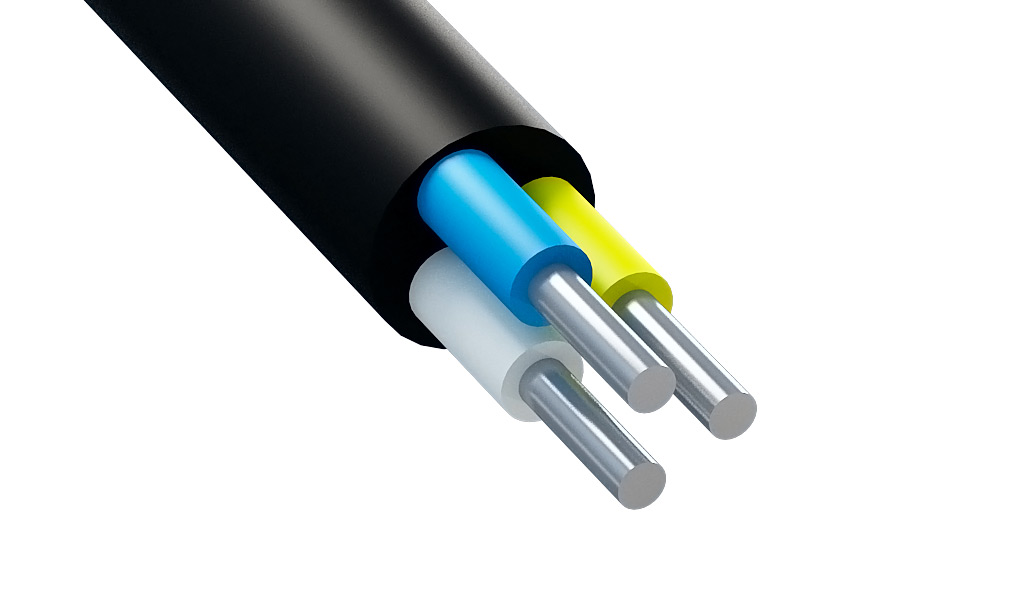

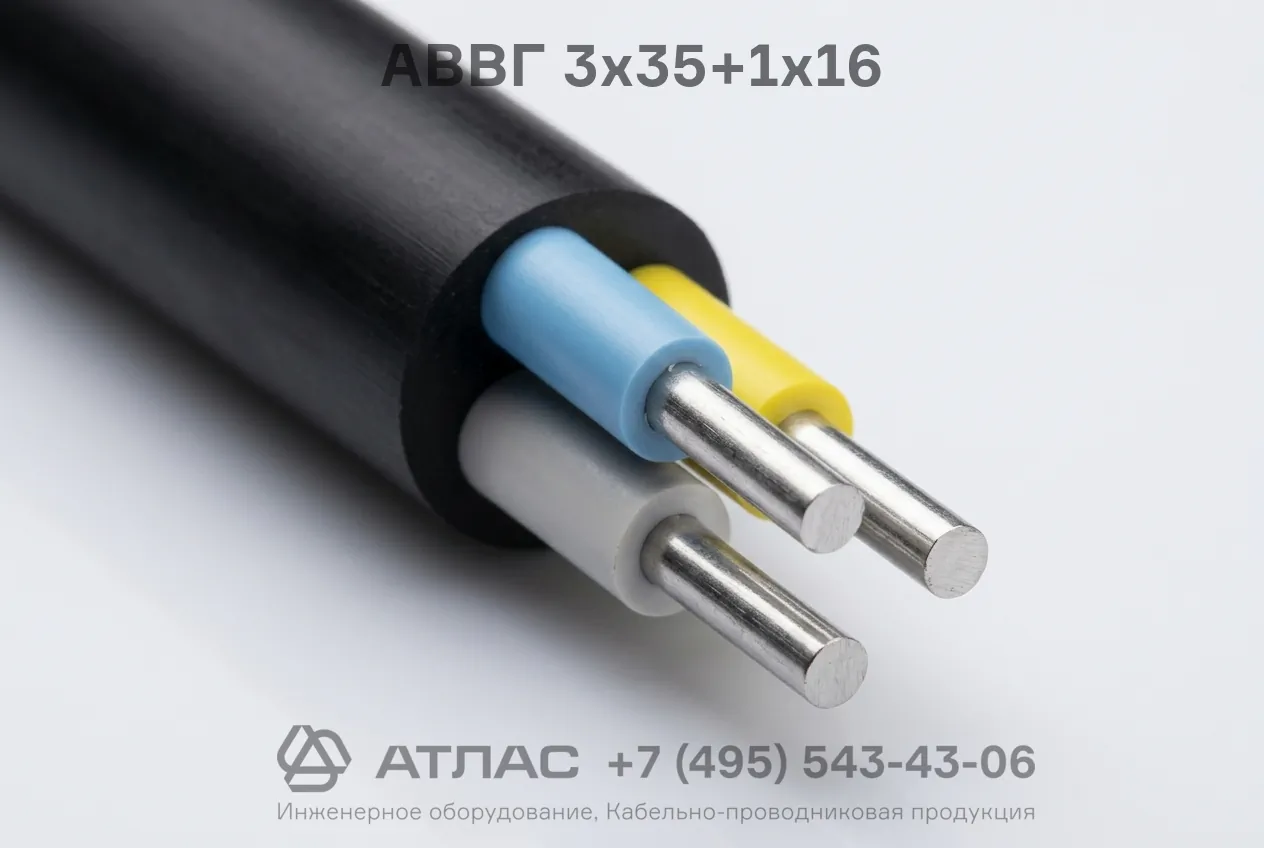

АВВГ 3х35+1х16 кабель силовой четырехжильный с алюминиевыми жилами на 0,66 кВ, ПВХ изоляция

Кабель АВВГ 3х35+1х16 силовой — это кабельное изделие с четырьмя токопроводящими жилами из мягкого алюминия в индивидуальной изоляции и внешней оболочке из поливинилхлоридного пластиката без защитного бронированного покрова. Продукция предназначена для стационарной передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется высокой стойкостью к воздействию климатических факторов в диапазоне температур от -50 до +50 °C и надежностью при стационарном монтаже в кабельных сооружениях, производственных помещениях и на открытом воздухе.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Маркировка АВВГ 3х35+1х16 полностью определяет конструкцию и размерность кабеля:

• А — токопроводящие жилы изготовлены из алюминия;
• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитных покровов поверх оболочки (кабель «голый», без брони);
• 3х35 — три основные фазные жилы номинальным сечением 35 мм²;
• +1х16 — одна нулевая жила (или жила заземления) уменьшенного сечения 16 мм².

Конструкция кабеля

1. Токопроводящие жилы — четыре алюминиевые жилы (три фазные сечением 35 мм² и одна дополнительная сечением 16 мм²), изготовленные однопроволочными или многопроволочными круглой либо секторной формы.
2. Изоляция — сплошной слой из ПВХ пластиката с цветовой или цифровой маркировкой жил для удобства фазировки.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута или с заполнением промежутков.
4. Внутренняя оболочка (поясная изоляция) — заполнение межжильного пространства составом на основе ПВХ или полимерными лентами для придания кабелю круглой формы.
5. Наружная оболочка — герметичный шланг из поливинилхлоридного пластиката, устойчивый к влаге и солнечному излучению.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
• Прокладка в сухих и влажных производственных помещениях, кабельных полуэтажах, тоннелях, каналах и коллекторах.
• Монтаж на специальных кабельных эстакадах, мостах, лотках и по стенам зданий.
• Прокладка на открытом воздухе при условии защиты от прямого воздействия ультрафиолета или механических нагрузок.
• Не рекомендуется непосредственная бесканальная прокладка в траншеях (в земле) из-за отсутствия защитной брони.
