АВВГ 4х35 силовой четырехжильный алюминиевый кабель с изоляцией и оболочкой из ПВХ
Кабель силовой АВВГ 4х35 предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ частотой 50 Гц. Изделие оснащено четырьмя алюминиевыми токопроводящими жилами сечением 35 мм² с индивидуальной изоляцией и внешней оболочкой из поливинилхлоридного пластиката. Кабель отличается устойчивостью к воздействию агрессивных сред, высокой эксплуатационной надежностью в широком температурном диапазоне и длительным сроком службы при соблюдении правил монтажа.
Ниже представлена подробная расшифровка маркировки, конструктивное устройство, нормативные технические параметры и типовые области применения кабеля.
Подробная расшифровка маркировки
Каждое буквенное и цифровое обозначение марки АВВГ 4х35 несет стандартизированную информацию о конструкции и параметрах изделия:
- А — токопроводящие жилы изготовлены из алюминия;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
- 4 — количество токопроводящих жил;
- 35 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — алюминиевые, круглые или секторные, однопроволочные или многопроволочные, номинальным сечением 35 мм²;
- Изоляция — из поливинилхлоридного пластиката (ПВХ) с различительной цветовой маркировкой;
- Внутреннее заполнение или поясная изоляция — ПВХ пластикат или мелонаполненная полимерная композиция для придания круглой формы;
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, устойчивый к внешним атмосферным воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 / 1,0 |
| Частота питающей сети, Гц | 50 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Максимальная длительно допустимая температура нагрева жил, °C | +70 |
| Предельно допустимая температура нагрева жил в аварийном режиме, °C | +80 |
| Минимальный радиус изгиба при монтаже | 7,5 наружных диаметров (для многожильных кабелей) |
| Расчетный наружный диаметр, мм | 25,5 |
| Расчетная масса (вес), кг/км | 871 |
| Срок службы, лет | не менее 30 |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и кабельных эстакадах;
- Организация силовых линий электроснабжения на открытом воздухе при отсутствии опасности механических повреждений;
- Монтаж внутри сухих, влажных и сырых промышленных и хозяйственных помещений;
- Прокладка по стенам зданий, технологическим галереям и специализированным кабельным лоткам.

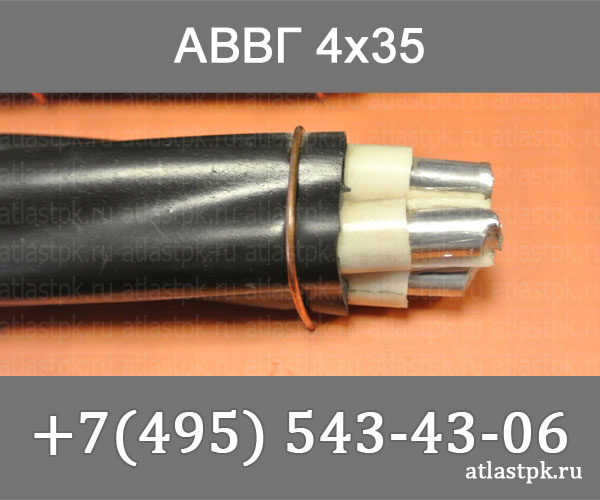

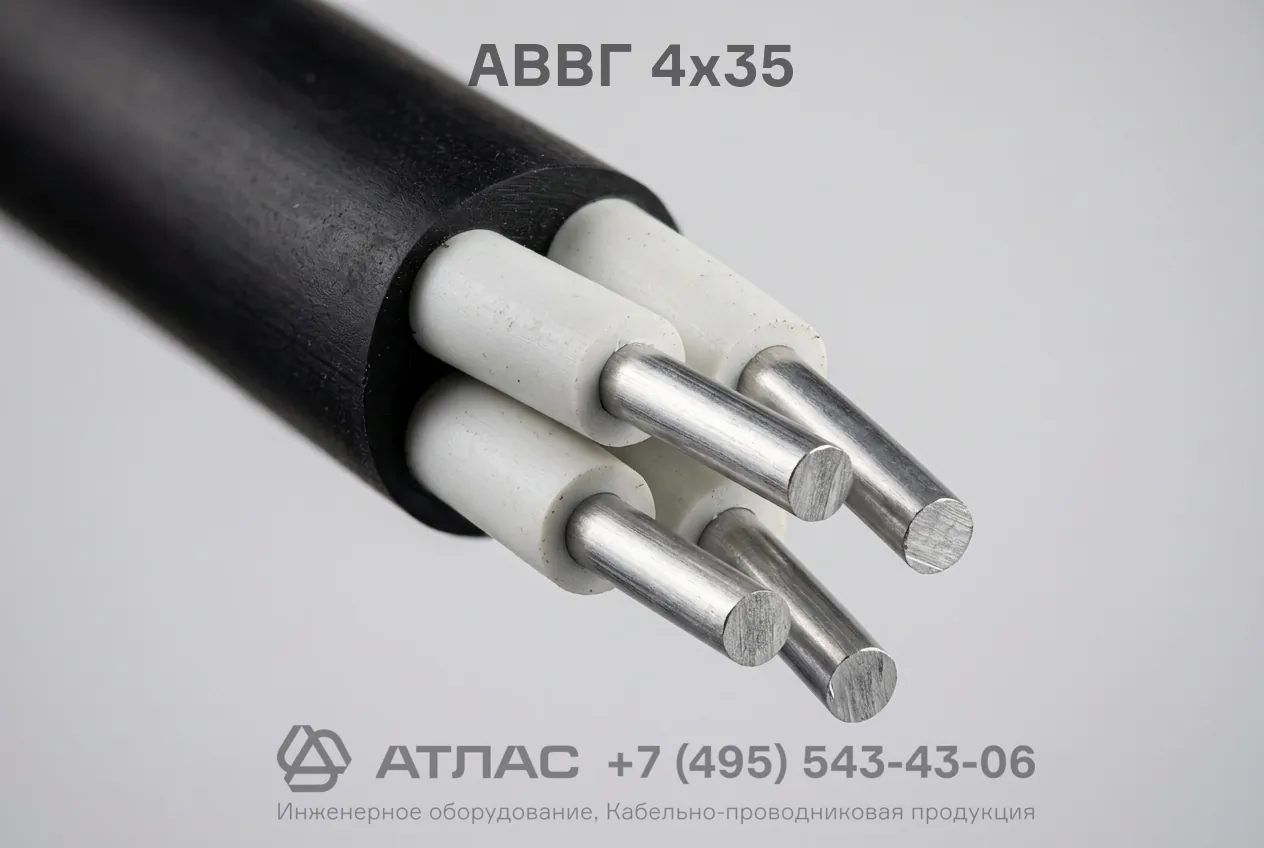

Фотогалерея
