Подключение загородного дома(коттеджа или дачи) к электросети


Апрель - начало дачного сезона. Вы уже приобрели или вот-вот планируете купить земельный участок Вашей мечты и проводить на нем максимально комфортно время. Но вот ведь незадача: к участку не подведено электричество. Понятно, что Вы не первый, кто столкнулся с подобной ситуацией. Не стоит идти на крайности и отказываться от так понравившегося участка, давайте попробуем разобраться с некоторыми нюансами данной проблемы. Ведь выполнить подключение участка к электросети от столба вполне можно самостоятельно.

Следует понимать, что электромонтажные работы разрешено производить только после сбора и получения всех необходимых разрешительных документов.

Для проведения планируемого подключения, нужно учесть два основных параметра:

  1. правильно подобрать кабель, рассчитав предварительно его нагрузку (определить тип и сечение). Определить предварительно номинальную нагрузку потребления электроэнергии можно просуммировав мощность планируемых к последующей эксплуатации электроприборов и установок: отопительные котлы, насосы, бытовая техника и прочее. Помните, что если впоследствии контролирующим органом будет установлено превышение потребляемой мощности более чем на 20% от мощности указанной в разрешительной документации, можно получить штраф, а так же неудобства, связанные с периодическим срабатыванием автоматики на отключение.
  2. определиться с наиболее удачным и безопасным способом его прокладки. Это так же влияет на стоимость проведения работ и закупки материалов.

Заметим, что от предварительной подготовки и точности расчетов, будет зависеть качество проведенных работ, а так же Ваша безопасность и безопасность Ваших близких во время последующей эксплуатации.

Прокладка кабеля

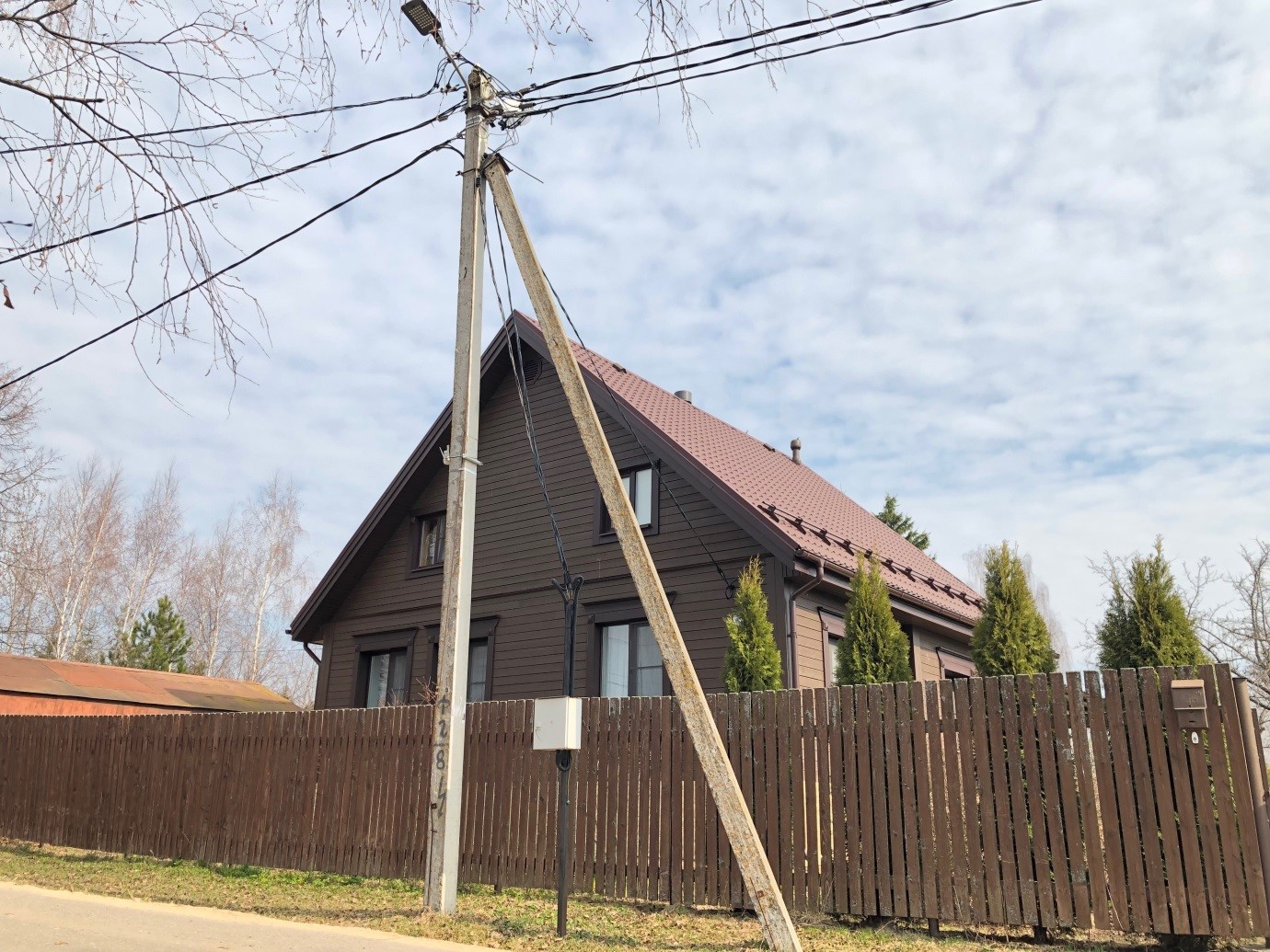

Самым простым, а соответственно и самым популярным способом подведения кабеля от столба до участка является способ "по воздуху". Работы необходимо проводить строго с учетом норм и правил ПУЭ (Правила устройства электроустановок), которые учитывают и регламентируют:

  • выбор типа проводника
  • расстояние между мачтами прокладки
  • дополнительные средства для прокладки между мачтами
  • условия безопасности

Выбираем тип проводника, которым планируем запитать участок к электросети. Самым распространенным для прокладки по воздуху является СИП (Самонесущий изолированный провод). Согласно ПУЭ-7 п.2.4.13-2.4.26

«На воздушных линиях должны, как правило, применяться самонесущие изолированные провода (СИП). СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона.»

Жилы кабеля СИП изготовлены из сплава алюминия, что обеспечит меньшую стоимость, а также более легкий монтаж в отличие от медного проводника, вне зависимости от подобранного сечения. Также данный сплав позволяет подвешивать данный самонесущий кабель без применения троса. Изоляция проводника изготовлена из специального полиэтилена, которая выдерживает механические нагрузки и действие внешних факторов таких как дождь, снег, солнце и не подвержен обледенению, что в зимнее время является важным фактором в нашей климатической зоне.

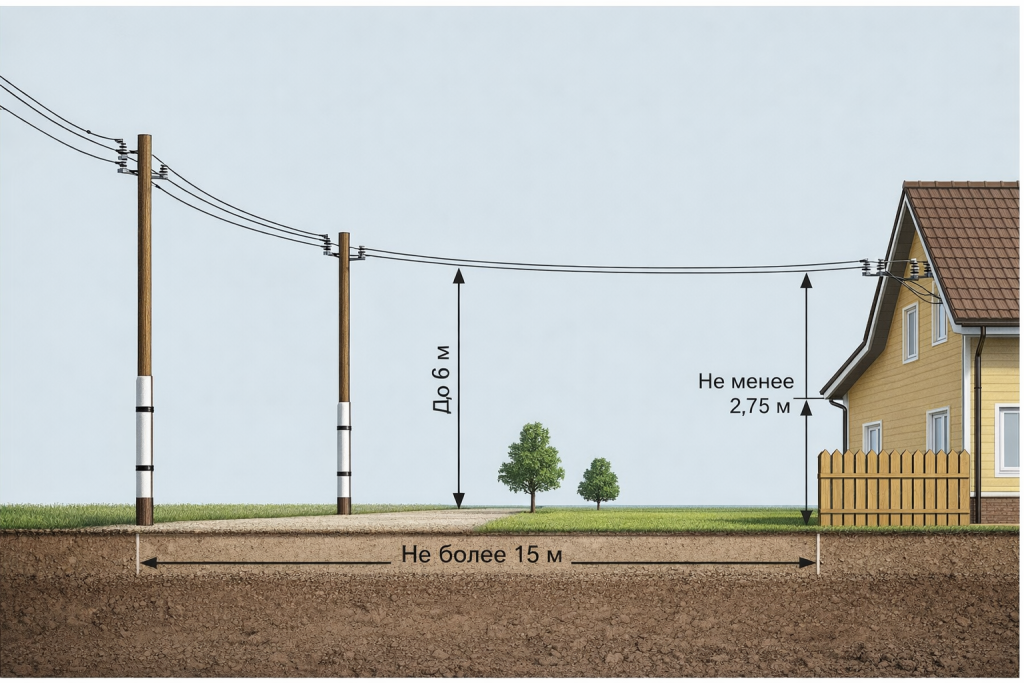

По вышеупомянутому ПУЭ при прокладке провода по воздуху, расстояние между опорными мачтами не должно превышать 25 метров. В случае превышения требуется установка дополнительной мачты во избежание излишнего провисания кабеля. Высота прокладываемого кабеля над проезжей частью должна быть не менее 6 метров, над пешеходными дорожками не менее 4,5 метра.

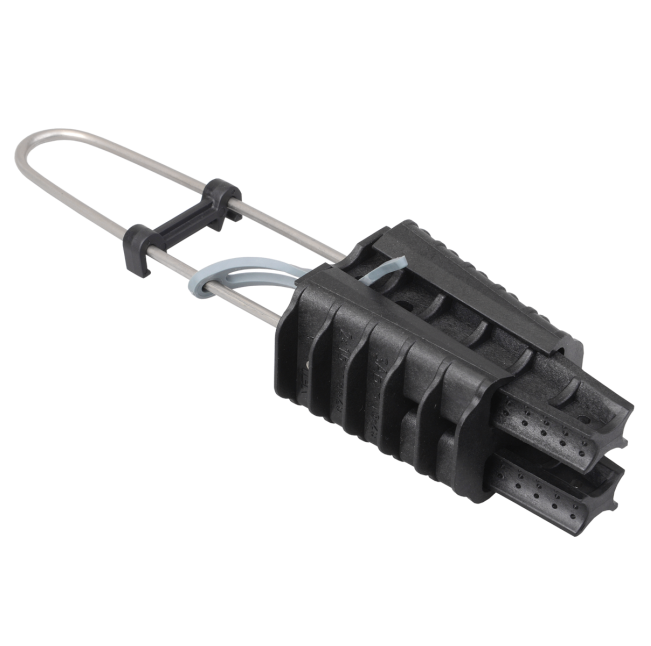

По правилам безопасности кабель СИП недопустимо прокладывать по горючим поверхностям. Чтобы завести провод в дом, используют специальные кронштейны для крепления кабеля. В дом кабель заводят на высоте не менее 2,7 метров. При проходе кабеля через стену или перекрытие необходимо его проводить в защитной трубе.

Альтернативой СИПу для прокладки по воздуху может служить кабель АВВГ с алюминиевыми жилами или кабель ВВГ с медными ТПЖ в различных исполнениях нг, нг-LS и др. Но нужно обязательно учесть, что материал жилы ЛЭП это алюминий и соединение медного кабеля с алюминиевым нужно будет проводить через специальные соединительные элементы.

Также существенным недостатком вышеперечисленных альтернатив самонесущему кабелю является то, что нужно использовать трос для подвешивания.

Подземный ввод кабеля на участок применяется для эстетики и при невозможности прокладки кабеля по воздуху. Но он является более сложным и дорогим. Для прокладки кабеля готовится специальная траншея с учетом отсутствия заболоченности или с возможностью глубокого промерзания грунта. Глубина прокладки кабеля - 1 метр, заземления - 50см.

Для такого типа прокладки необходимо использовать кабель с двойной изоляцией, а также трубы для прокладки кабеля для избежания его механических повреждений. Трубы могут быть как металлическими, так и пластиковыми.

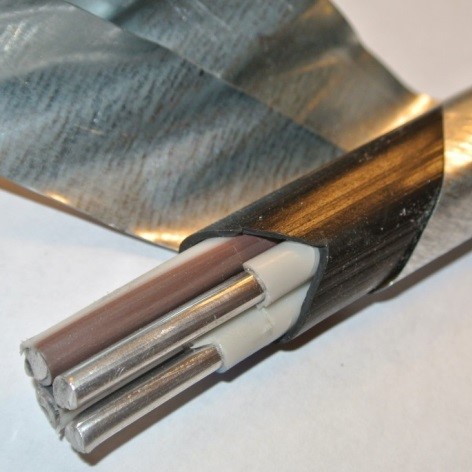

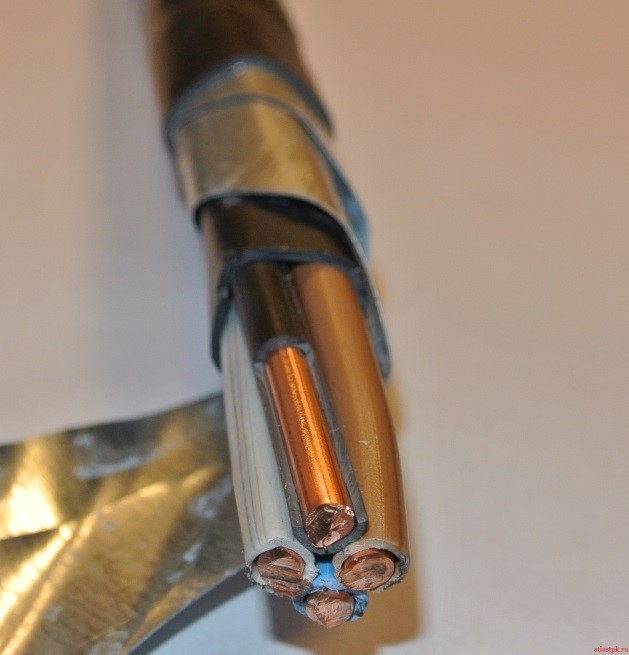

При использование специальных бронированных кабелей типа АВБШв или ВБШв защитой от механических повреждений, а также от повреждений вызванных возможным смещением грунта является стальная лента – броня, наложенная на внешнюю оболочку кабеля и покрытая вторым защитным покровом из ПВХ, которая является надежной защитой. Такие кабели можно уладывать непосредственно в траншею.

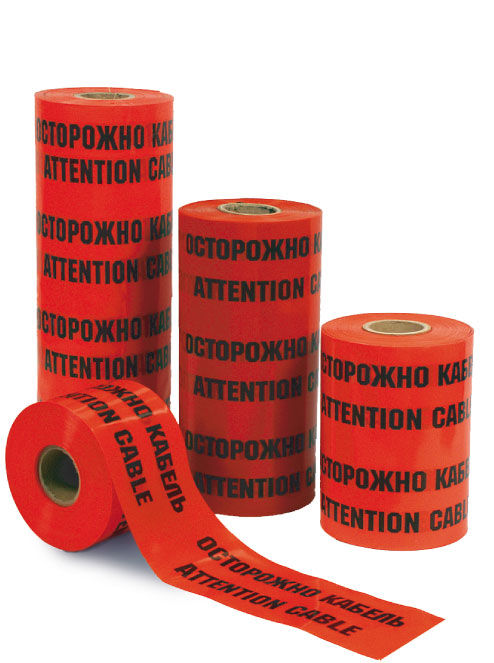

Обратите внимание, что дно траншеи обязательно покрывается песчаной подушкой, а сверху засыпается грунтом. Использование щебня недопустимо. Также мы рекомендуем поверх кабеля разместить специальную информационную сигнальную ленту.


В случае проведения каких либо земельных работ, рабочие обнаружив эту ленту поймут, что ниже расположен кабель. Ввод кабеля в здание допускается по стене и через фундамент при наличии специально подготовленного при строительстве вводного отверстия в трубе из не горючего материала.

Рекомендуемые виды кабелей для подключения дома к электросети

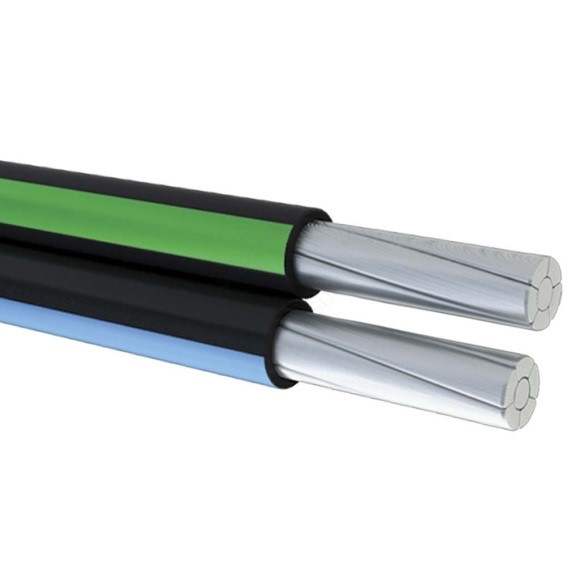

СИП - самый распространенный для подключения дачных участков.

Данные проводники способны работать как в сетях 220 Вольт (одна фаза), так и 380 (три фазы). Кабель состоит из двух (например СИП 2х16) или четырех жил (например СИП 4х16) соответственно, которые покрыты изоляцией с высокими показателями стойкости к различным факторам. Согласно ПУЭ-7 п. 2.4.14 минимально допустимым сечением жилы на ответвлениях от ВЛИ и от ВЛ к вводам, является 16 мм.кв.

АВВГ, АВВГнг, АВВГнг-LS. Если напряжение в определенной сети не превышает 1000 Вольт, то можно использовать данный кабель с алюминиевыми жилами . Этот проводник подходит для эксплуатации в различных климатических условиях. В зависимости от сечения необходимо использовать дополнительный трос для прокладки между мачтами.

АВБбШв - данный кабель используется для
прокладки в грунте, имеет специальную броню, жилы алюминиевые.
ВБбШВ, ВбШВнг - данный кабель используется для
прокладки в грунте, имеет специальную броню, жилы медные.

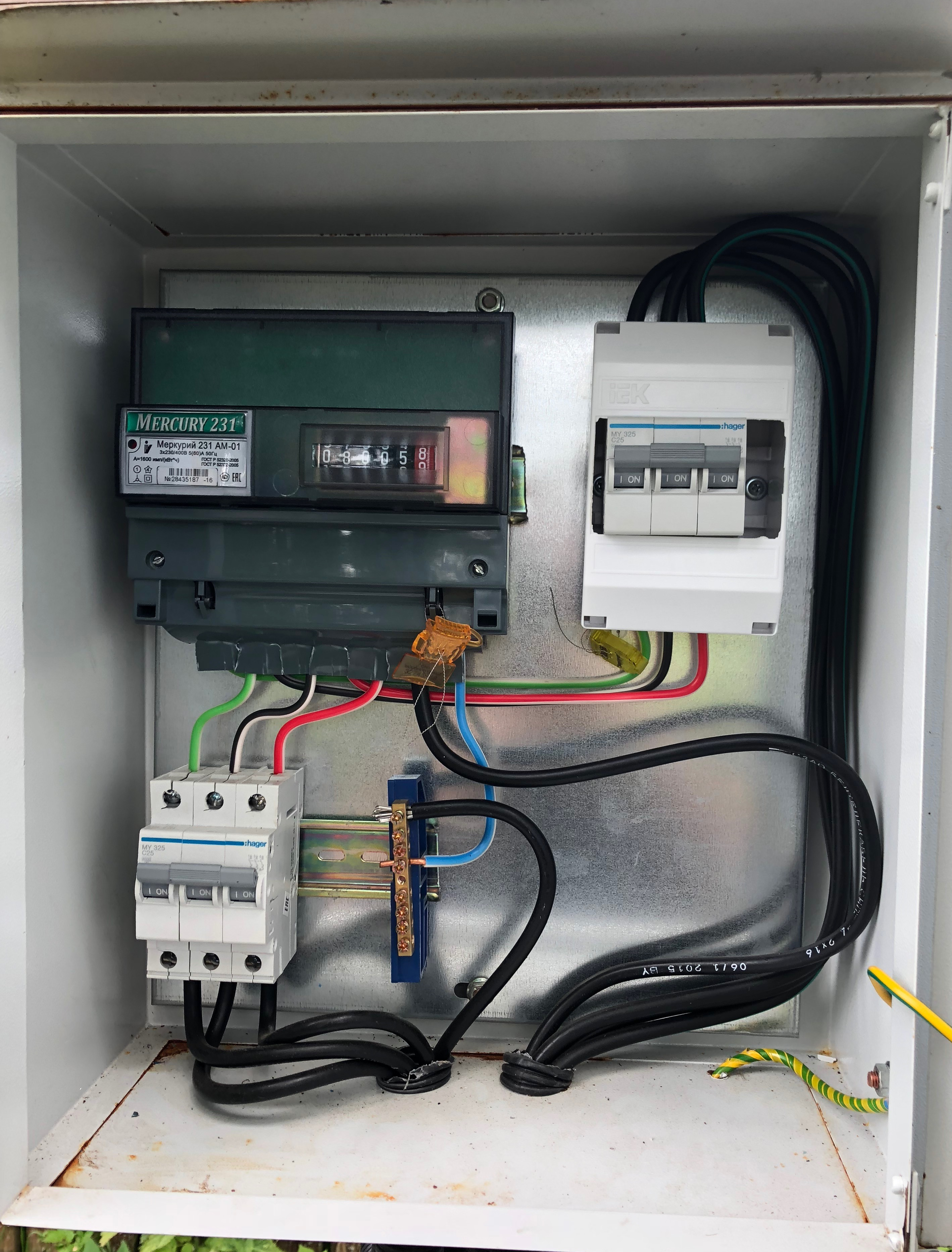

Для подключения кабеля после его прокладки используют ВРУ (вводно-распределительное устройство). По ПУЭ допускается возможность самостоятельного подключения.

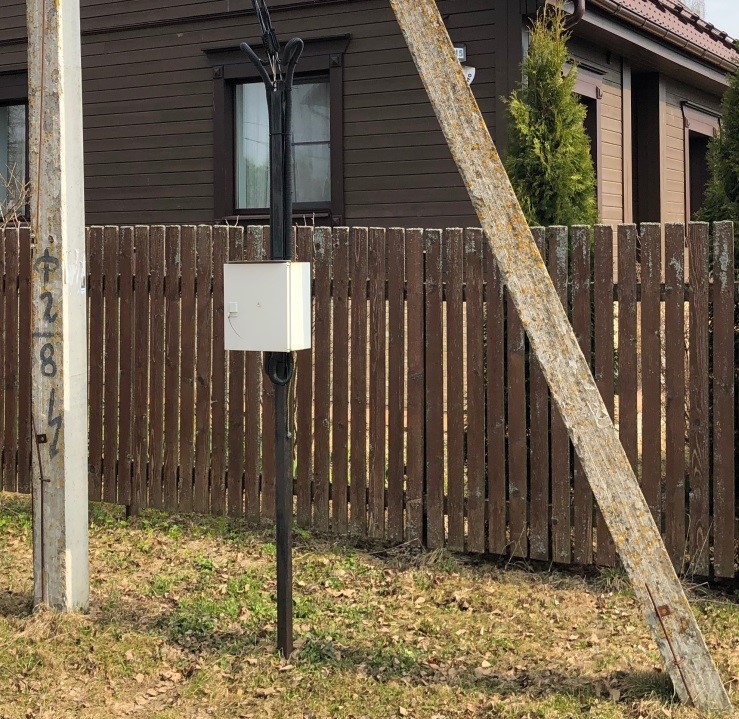

ВРУ устанавливается как правило либо на столбе, либо рядом на отдельной опоре, реже на стене дома. В ВРУ обычно устанавливается вводной автомат и счетчик учета.

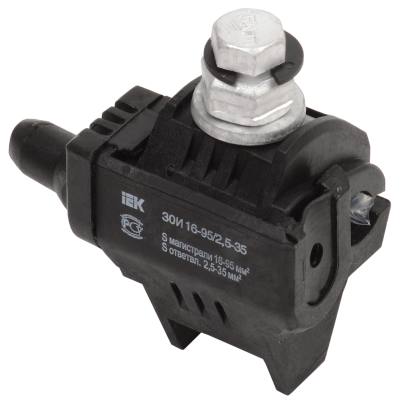

Перед монтажом не забудьте приобрести дополнительные необходимые элементы:

Обязательным условием, является дополнительное заземление корпуса ящика.
